Une minuterie qui claque quand vous tournez le bouton, un fil qui ne correspond à rien sur le schéma fourni, et vous voilà planté devant votre tableau électrique. Le cablage minuterie 3 ou 4 fils est justement le point qui bloque le plus de monde, parce que les deux méthodes se ressemblent sur le papier mais n’utilisent pas du tout la même logique de câblage. En bord de mer, l’humidité salée use vite les vieux circuits, et des minuteries mal raccordées peuvent griller en quelques mois. Comme les appellations 3 fils et 4 fils varient selon les fabricants, référez-vous toujours à la notice de votre appareil.
La minuterie 3 fils convient à une rénovation simple, sans neutre disponible au point de commande. La minuterie 4 fils, elle, s’impose dès que vous voulez alimenter un éclairage de secours en permanence. Ce choix n’est pas cosmétique : il détermine le schéma, le type d’appareil à acheter et la façon dont vous allez percer votre tableau.
Minuterie 3 fils ou 4 fils : quelle différence concrète ?
La minuterie 3 fils fonctionne uniquement avec une phase, un neutre et un fil de commande. Elle coupe totalement l’alimentation du circuit d’éclairage après la temporisation, ce qui la rend simple mais limitée. Pas de veilleuse possible, pas de ligne permanente : quand le temps est écoulé, tout s’éteint, point final.
La minuterie 4 fils ajoute une ligne permanente indépendante. Elle permet de garder un éclairage de secours allumé en continu, pendant que la minuterie gère séparément l’éclairage temporisé. C’est le montage adapté aux cages d’escalier de résidences ou les couloirs longs, où une veilleuse rassure la nuit.
Le montage 3 fils reste le plus répandu en rénovation, tout simplement parce qu’il évite de tirer une ligne supplémentaire. Le 4 fils, lui, demande un neutre et une phase permanente disponibles au départ du circuit.
Pourquoi ce choix change tout sur un chantier
Sur un vieux tableau, retirer un fil existant coûte cher en temps. Le schema minuterie 3 fils exploite l’existant sans percer de nouvelles gaines, c’est un argument de poids quand le budget est serré. À l’inverse, le 4 fils suppose souvent de repasser une ligne, donc plus de travaux.

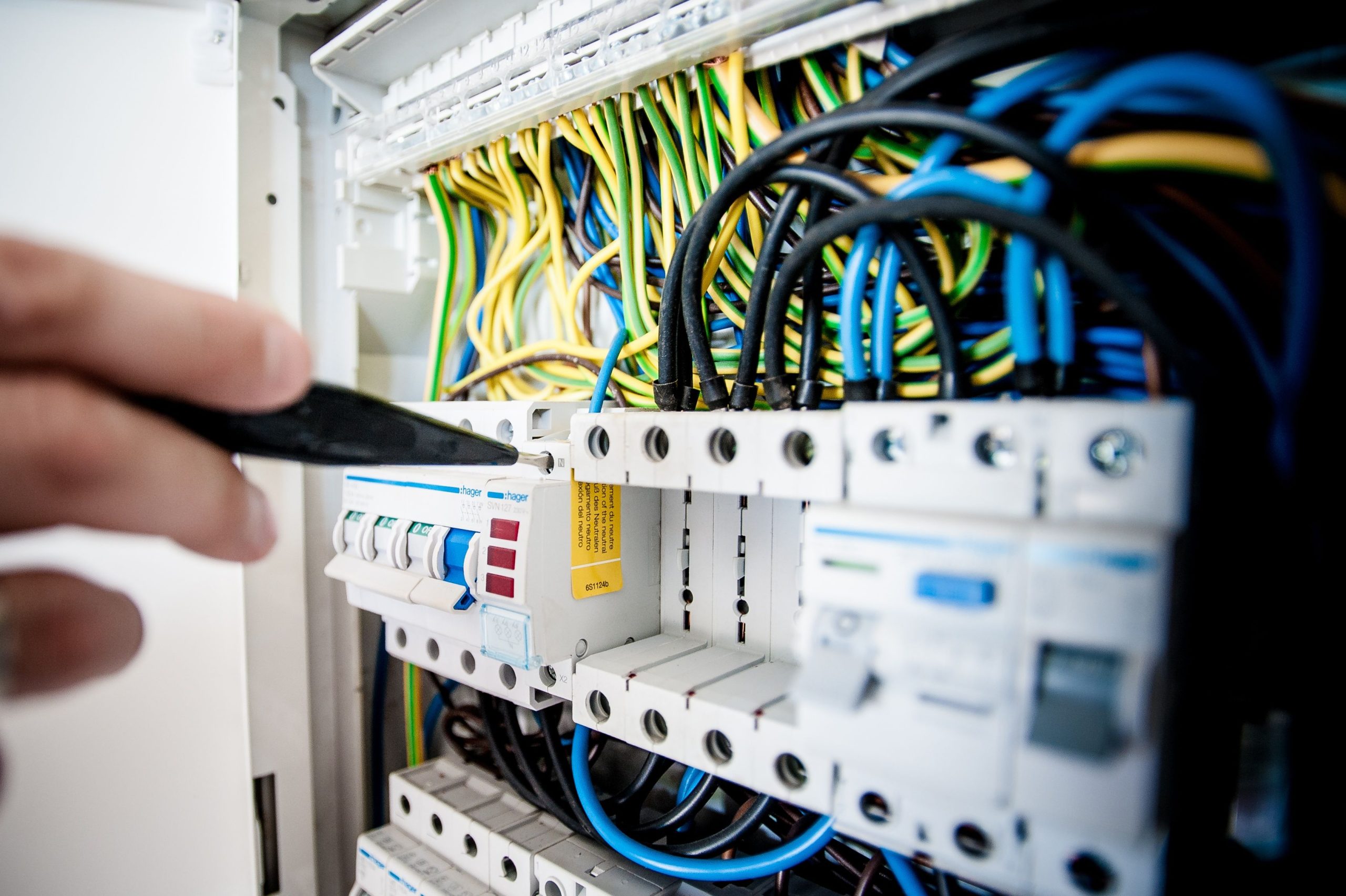

Comment câbler la minuterie en pratique ?
Avant toute chose : coupez le disjoncteur général ! Cette étape paraît évidente, mais son oubli est une cause classique d’accidents électriques. Vérifiez ensuite l’absence de tension avec un tournevis testeur ou un multimètre. En cas de doute, ou si l’installation est ancienne, confiez le raccordement à un électricien qualifié.
Pour le cablage minuterie 3 fils, la logique est la suivante :
- La phase arrive du disjoncteur vers la borne d’alimentation de la minuterie.
- Le neutre part du disjoncteur, traverse la minuterie et rejoint les luminaires.
- Le fil de commande relie les boutons poussoirs à la borne dédiée de l’appareil.
Pour le cablage minuterie 4 fils, ajoutez une phase permanente supplémentaire qui alimente directement le circuit de secours, sans passer par la sortie temporisée. Cette phase reste active en permanence, indépendamment de la minuterie.
Schéma minuterie avec contacteur : à quoi ça sert ?
Sur les gros bâtiments, une minuterie seule ne suffit pas toujours à supporter la puissance de tous les luminaires. Le schéma électrique minuterie avec contacteur ajoute un relais de puissance piloté par la minuterie, qui elle-même ne gère qu’un signal de commande faible. La minuterie déclenche le contacteur, et c’est ce dernier qui alimente réellement l’éclairage.
Comment installer une minuterie sur un interrupteur existant ?
Vous partez d’un simple va-et-vient ? Coupez le courant, identifiez les fils existants, puis raccordez-les aux bornes correspondantes de la minuterie selon le schéma choisi. Les boutons poussoirs remplacent les interrupteurs classiques : ils envoient une impulsion courte plutôt qu’un maintien de position.
Reprendre les bases avant de commencer évite bien des erreurs. Repérez la phase, le neutre et les fils de commande avec un multimètre plutôt que de vous fier aux couleurs, surtout sur une installation ancienne où les codes couleur n’ont pas toujours été respectés. Si vous devez aussi intervenir sur des plaques de placo pour dissimuler vos gaines, sachez combien de vis par plaque de placo faut-il vraiment poser pour un montage solide.
Minuterie branchement : les erreurs à éviter
Ne confondez jamais le fil de commande avec le neutre ! Cette erreur revient souvent sur les installations bricolées à la va-vite. Résultat : la minuterie grille ou refuse de temporiser correctement.
Autre piège fréquent : brancher plusieurs points de commande en parallèle sans respecter le nombre maximal indiqué par le fabricant. Certaines minuteries limitent le nombre de boutons poussoirs raccordables, dépasser ce seuil provoque des dysfonctionnements aléatoires.
Comment brancher une minuterie Hager ou Legrand ?
Les fabricants comme Hager et Legrand fournissent un schéma imprimé directement sur le boîtier de l’appareil, ce qui simplifie grandement le repérage des bornes. Le minuterie legrand schema distingue généralement les bornes L (phase), N (neutre) et les bornes numérotées pour la commande.
Legrand commercialise plusieurs gammes de minuteries modulaires compatibles avec les tableaux à rail DIN, notamment dans sa série dédiée aux automatismes d’éclairage. Hager propose des modèles équivalents avec réglage de temporisation ajustable, souvent gradué de quelques secondes à plusieurs minutes.
| Montage | Fils nécessaires | Usage typique |
|---|---|---|
| Minuterie 3 fils | Phase, neutre, commande | Rénovation, couloir, cage d’escalier simple |
| Minuterie 4 fils | Phase, phase permanente, neutre, commande | Éclairage de secours, ligne permanente |
| Minuterie avec contacteur | Selon schéma + relais | Forte puissance, éclairage collectif |
Comment vérifier qu’une minuterie fonctionne correctement ?
Une fois le câblage terminé, remettez le courant et testez la temporisation. La minuterie s’allume ? Bon signe. Elle s’éteint pile au temps réglé sans clignoter ni claquer bruyamment, c’est que le montage est propre.
Si l’appareil bourdonne ou chauffe anormalement, coupez immédiatement le disjoncteur. Un bourdonnement excessif signale souvent un mauvais serrage des bornes ou une surcharge du circuit. Testez aussi chaque bouton poussoir individuellement pour vérifier que tous déclenchent bien la temporisation. Pour connaître la puissance disponible, consultez votre contrat d’électricité : le PRM ou PDL identifie seulement votre compteur.
Autre erreur courante : poser une minuterie premier prix sans aucune vérification de la puissance des luminaires raccordés. Une minuterie sous dimensionnée finit toujours par lâcher, souvent en pleine nuit, dans l’escalier le moins pratique pour intervenir.
Quel schéma choisir selon votre installation ?
Ce dernier point tranche souvent le débat : tout dépend de ce qui existe déjà dans vos gaines. Si vous disposez déjà d’un neutre et d’une phase permanente au point de commande, le schéma minuterie 4 fils devient accessible à tous sans gros travaux.
Dans le cas contraire, mieux vaut rester sur un schema electrique minuterie en 3 fils plutôt que de tirer une nouvelle ligne complète pour un simple confort de veilleuse. Gardez toujours une notice constructeur à portée de main : chaque marque numérote ses bornes différemment, et se fier uniquement à la mémoire mène droit à l’erreur de câblage.
Retenez l’essentiel : identifiez d’abord si vous avez besoin d’une ligne permanente pour trancher entre 3 et 4 fils, coupez toujours le courant avant d’intervenir, et testez chaque bouton poussoir une fois le montage terminé. Le cablage minuterie 3 ou 4 fils n’a rien d’insurmontable dès que vous respectez ces repères simples. Alors, sortez votre tournevis testeur et lancez-vous !
Questions fréquentes
Quelles sont les étapes pour câbler correctement une minuterie ?
Coupez le disjoncteur général et vérifiez l’absence de tension. Raccordez la phase, le neutre et le fil de commande selon le schéma (3 ou 4 fils). Testez la temporisation après mise sous tension.
Comment remplacer un interrupteur classique par une minuterie ?
Après coupure du courant, identifiez les fils existants avec un multimètre, puis raccordez-les aux bornes correspondantes de la minuterie. Les boutons poussoirs remplacent les interrupteurs.
Quel schéma utiliser pour brancher une minuterie Hager ?
Hager imprime le schéma directement sur le boîtier. Repérez les bornes L (phase), N (neutre) et les bornes numérotées pour la commande, puis suivez les indications du fabricant.
Comment s’assurer qu’une minuterie fonctionne correctement ?
Testez la temporisation après mise sous tension : l’éclairage doit s’allumer et s’éteindre au temps réglé sans clignoter. Vérifiez aussi chaque bouton poussoir individuellement.
