Ce que vous devez savoir sur le branchement wago 4 fils
- Le connecteur Wago à 4 entrées permet de raccorder jusqu’à quatre conducteurs en un seul point, sans vissage.
- Le dénudage des fils doit être compris entre 10 et 12 mm, ni plus ni moins.
- Les sections compatibles vont généralement de 0,5 à 2,5 mm², selon le modèle choisi.
- Contrairement au domino, le système à levier maintient une pression constante, résistante à la corrosion en bord de mer.
- Les deux systèmes de connexion sont conformes à la norme NF C 15-100.
Trois fils dans une seule boîte de dérivation, et vous voilà à hésiter devant votre boîte de wago. C’est une situation classique sur un chantier bord de mer : on rajoute une prise, on tire un fil supplémentaire, et soudain le petit connecteur à 2 entrées ne suffit plus. Le wago branchement 4 fils existe justement pour ça, et il évite le bricolage avec du chatterton qui finit toujours par lâcher avec l’humidité.
Sur les maisons que j’aménage face à l’Atlantique, l’air salin attaque tout ce qui n’est pas correctement isolé. Un connecteur Wago à 4 entrées bien serti, c’est une connexion fiable qui ne bouge plus, contrairement aux dominos vissés qui se desserrent avec les variations de température. La marque Wago, fabricant allemand spécialisé dans la connectique électrique, propose plusieurs gammes adaptées à ce cas de figure précis.
Pourquoi choisir un wago à 4 fils plutôt qu’un domino classique ?
Un domino, vous devez le visser à la main, fil par fil. Sur un chantier, ça prend du temps et le résultat dépend de la force que vous mettez. Le connecteur Wago, lui, fonctionne par levier à actionner : vous insérez le fil dénudé, vous rabattez le levier, et c’est fini.
Cette rapidité n’est pas qu’un confort. Elle garantit aussi une pression constante sur chaque fil, ce qui limite les faux contacts. C’est un argument de poids quand on sait qu’une mauvaise connexion électrique est une des premières causes d’échauffement dans un tableau ou une boîte de dérivation.
Un connecteur Wago bien utilisé supporte plusieurs cycles d’ouverture et de fermeture sans perdre en efficacité, contrairement à un domino qui s’use après quelques manipulations.
Le cas particulier du connecteur à 4 entrées

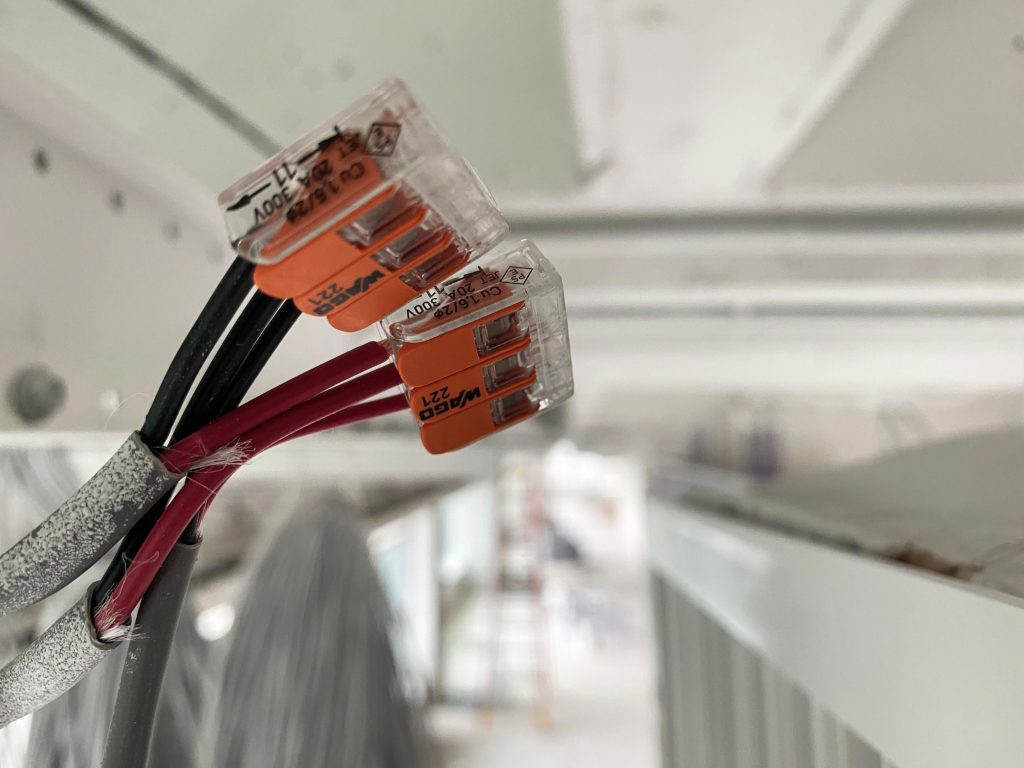

Le modèle à 4 entrées, souvent appelé wago 4 fils ou wago 4×1, sert à raccorder jusqu’à quatre conducteurs en un seul point. Typique pour une dérivation qui alimente plusieurs prises, ou pour regrouper des fils de terre dans une boîte de dérivation. Attention tout de même : chaque entrée est indépendante, donc ne mélangez jamais des sections de fils trop différentes dans le même connecteur.
Comment faire un branchement wago 4 fils sans se tromper ?
Avant tout, coupez le courant au disjoncteur ! Ce rappel paraît évident, mais j’ai vu des chantiers où ce réflexe manquait encore. Une fois l’installation hors tension, dénudez chaque fil sur environ 10 à 12 mm, pas plus.
- Insérez le fil bien droit dans l’entrée du connecteur, jusqu’en butée.
- Rabattez le levier correspondant fermement, jusqu’à entendre un clic.
- Vérifiez que le fil ne ressort pas quand vous tirez légèrement dessus.
- Répétez l’opération pour chaque fil, en respectant les couleurs : phase, neutre, terre.
Ne dénudez jamais trop long : un fil de cuivre visible en dehors du connecteur, c’est un risque de court-circuit avec le fil voisin. À l’inverse, un dénudage trop court empêche le contact de bien se faire à l’intérieur du connecteur.
Wago ou domino, faut-il vraiment trancher ?
Je vais être honnête : le domino a encore ses défenseurs, mais je le déconseille systématiquement sur les chantiers en bord de mer. L’humidité ambiante et le sel dans l’air favorisent la corrosion sur les vis, ce qui fragilise le serrage avec le temps. Le connecteur Wago, avec son système à ressort, garde une pression mécanique constante indépendante de la corrosion superficielle.
Cela dit, le prix reste comparable, et les deux systèmes sont conformes à la norme NF C 15-100 qui encadre les installations électriques en France. Le choix se joue donc surtout sur la facilité de pose et la fiabilité dans la durée, deux points où le Wago prend clairement l’avantage selon moi.
| Critère | Domino classique | Connecteur Wago |
|---|---|---|
| Temps de pose | Long, vissage fil par fil | Rapide, système à levier |
| Tenue dans le temps | Se desserre avec les vibrations | Pression constante |
| Résistance à l’humidité | Vis sensible à la corrosion | Meilleure stabilité |
| Réutilisation | Limitée | Plusieurs cycles possibles |
Quelles erreurs éviter avec un wago à 4 entrées ?
Le tableau qui précède parle de fiabilité, mais celle-ci dépend aussi de votre façon de poser le connecteur. Première erreur fréquente : forcer un fil de trop grosse section dans une entrée prévue pour du 1,5 ou 2,5 mm². Vérifiez toujours le calibre indiqué sur le connecteur avant de commencer.
Deuxième piège : refermer le levier sans avoir bien poussé le fil jusqu’au bout. Le contact semble correct au début, puis lâche après quelques semaines à cause des micro-mouvements dans le mur. Troisième erreur, plus rare mais dangereuse : utiliser un connecteur Wago dans un environnement extérieur non protégé, alors qu’il est prévu pour l’intérieur ou une boîte étanche.
Selon les recommandations du fabricant Wago, chaque connecteur affiche une intensité maximale admissible et une plage de sections de fils compatibles, imprimées directement sur le boîtier transparent.
Le cas des boîtes de dérivation en rénovation

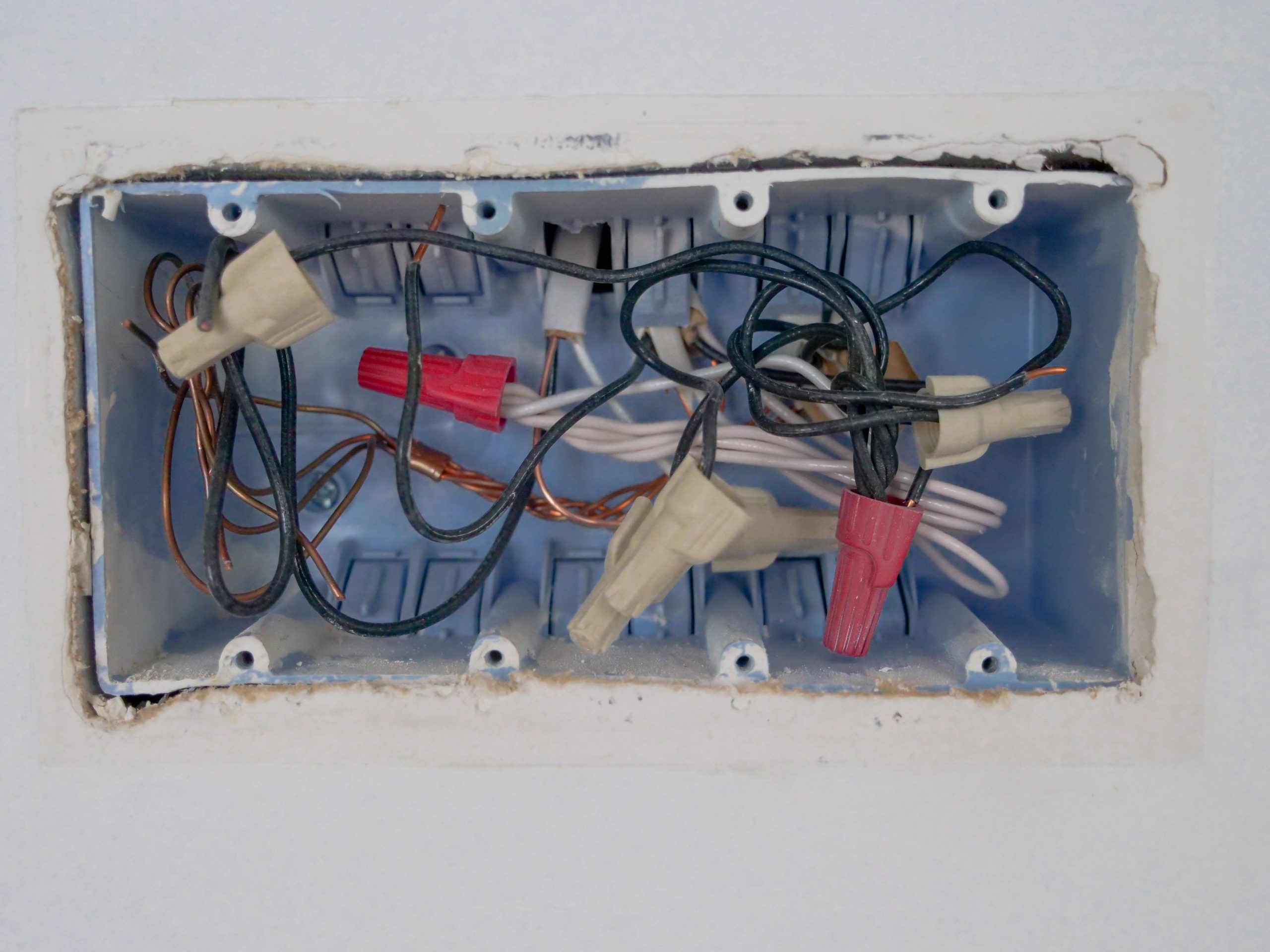

En rénovation, il y a fort à parier que vous tombiez sur une ancienne boîte de dérivation bourrée de dominos fatigués. C’est le moment idéal pour tout remplacer par des connecteurs Wago, quitte à changer aussi la boîte si elle est trop petite pour accueillir plusieurs connecteurs à 4 entrées côte à côte.
Le wago 4 fils est-il adapté à tous les usages électriques ?
Pas tout à fait, et c’est là que beaucoup de bricoleurs se plantent. Le wago branchement 4 fils convient très bien pour l’éclairage, les prises de courant standard, ou le regroupement de fils de terre. Pour des circuits à forte intensité, comme une plaque de cuisson ou un chauffe-eau, vérifiez toujours la compatibilité du modèle avec l’ampérage de votre installation.
Ce qui m’énerve le plus, ce sont les vidéos en ligne qui présentent le Wago comme une solution universelle sans jamais mentionner les limites de section et d’intensité propres à chaque modèle.
Gardez un œil sur les indications gravées sur le connecteur : elles vous donnent l’intensité maximale et les sections compatibles, en général de 0,5 à 2,5 mm². Au même titre qu’un disjoncteur mal dimensionné, un connecteur mal choisi peut devenir un vrai point faible dans votre installation.
Retenez l’essentiel : coupez toujours le courant avant de manipuler vos fils, dénudez sur 10 à 12 mm sans dépasser, et vérifiez le calibre indiqué sur chaque connecteur. Bien posé, un wago branchement 4 fils vous offre une connexion durable, même face à l’air salin. Lancez-vous, votre boîte de dérivation vous dira merci !
