Ce que vous devez savoir sur la taille des gaines
- La norme NF C 15-100 impose un coefficient de remplissage maximal de 33 % : les câbles ne doivent occuper qu’un tiers de la section intérieure de la gaine.
- Le diamètre nominal (IRL 16, 20, 25, 32) est une valeur conventionnelle — il ne correspond pas au diamètre intérieur réel, qui seul permet de calculer le remplissage.
- Un câble 2,5 mm² a un diamètre extérieur d’environ 9 mm : c’est la gaine du câble, et non le conducteur nu, qui entre dans le calcul.
- En milieu enterré ou sous dalle béton, le fourreau TPC rouge est obligatoire, à une profondeur minimale de 0,80 m sous pelouse et 1 m sous voirie.
- En milieu marin, l’indice de protection IP de la gaine doit être au minimum IP55 en façade, IP65 en zone exposée aux embruns.
Sur un chantier de rénovation, on me pose cette question presque à chaque fois. “J’achète quelle taille de gaine pour mes câbles ?” La taille gaine électrique engage directement la sécurité de toute l’installation. Mal choisie, elle contraint les câbles, dégrade leur isolation et crée des risques d’échauffement.
Ce n’est pas une décision à laisser au hasard. La norme NF C 15-100 encadre précisément ce choix. Voici comment s’y retrouver, sans jargon inutile.
Qu’est-ce que le diamètre nominal d’une gaine ?
Le diamètre nominal d’une gaine n’est pas son diamètre intérieur réel. C’est une valeur conventionnelle qui identifie la gamme du produit. Un tube IRL 20, par exemple, a un diamètre intérieur d’environ 16 mm.
Les fabricants comme Legrand ou Schneider Electric utilisent ce système pour standardiser leurs gammes. La compatibilité avec les accessoires s’en trouve simplifiée. Mais la valeur nominale ne suffit pas pour calculer ce qui passe dedans !
Pour savoir ce que vous pouvez faire passer, regardez le diamètre intérieur effectif. C’est lui qui compte pour calculer le coefficient de remplissage. Rien d’autre.

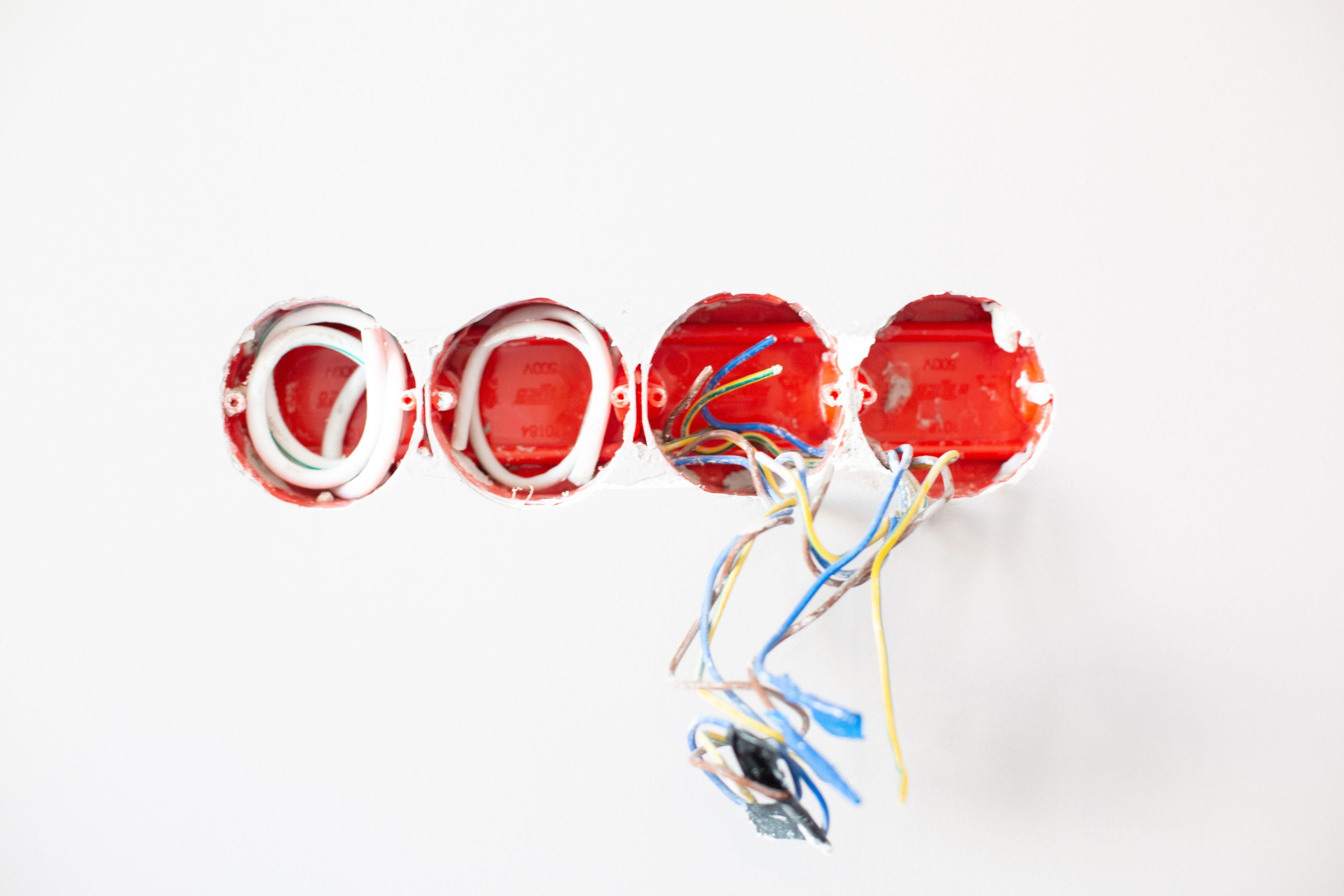

Comment calculer la taille de gaine dont vous avez besoin ?
Le diamètre nominal compris, passons à la méthode concrète pour faire le bon choix.
La norme NF C 15-100 impose une règle claire : les câbles ne doivent pas dépasser un tiers de la section intérieure de la gaine. Un tiers seulement ! C’est le coefficient de remplissage maximal autorisé.
Selon la norme NF C 15-100, le coefficient de remplissage ne doit pas dépasser 33 %. Les câbles ne doivent occuper qu’un tiers de la section intérieure disponible de la gaine.
Le calcul est direct. Additionnez les sections de câble de chaque fil à passer. Multipliez ce total par 3. Le résultat vous donne la section intérieure minimale à chercher.
💡 Les sections de câble courantes vont de 1,5 mm² (éclairage) à 6 mm² (plaque de cuisson). Un câble 2,5 mm² a un diamètre extérieur d’environ 9 mm. Comptez la gaine du câble, pas seulement le conducteur nu.
Trop petite pour vos câbles ? La chaleur s’accumule entre les fils et le risque d’incident augmente. Prenez toujours la taille au-dessus en cas de doute. Avant d’engager des travaux électriques dans une maison ancienne, pensez également à vérifier la présence d’amiante : un diagnostic amiante avant travaux peut s’avérer obligatoire selon la date de construction du bâtiment.
Tableau de correspondance rapide
| Diamètre nominal | Diamètre intérieur approx. | Usage typique (coeff. 33 %) |
|---|---|---|
| IRL 16 | 13 mm | 1 à 2 câbles 1,5 mm² |
| IRL 20 | 16 mm | 3 câbles 1,5 mm² ou 1 câble 2,5 mm² |
| IRL 25 | 21 mm | 4 câbles 2,5 mm² ou 2 câbles 4 mm² |
| IRL 32 | 27 mm | 5 câbles 4 mm² ou 3 câbles 6 mm² |
IRL, IRO, TPC : quelle gaine pour quelle situation ?
La taille réglée, le type de gaine reste à choisir. C’est une erreur de traiter les deux séparément.
Le conduit IRL (Isolant Rigide Lisse) est la référence pour l’installation électrique encastrée dans les cloisons et les dalles. Il se pose en apparent ou encastré. Le tube IRO rigide (Isolant Rigide Ordinaire) s’utilise uniquement en apparent, dans des zones peu exposées.
Le fourreau TPC (Tube Plastique Corrugué) s’impose pour les passages en terre ou sous dalle béton. Son indice de protection IP élevé le rend fiable en milieu humide ou enterré. Du TPC en intérieur standard ? Inutile et plus coûteux : le conduit IRL suffit amplement. Dans une maison ancienne avec une dalle sur terre battue, le passage des fourreaux TPC nécessite une attention particulière avant toute création de chape.
Le manchon de jonction : un détail qui coûte cher
Le manchon de jonction raccorde deux tronçons de gaine rigide entre eux. Il doit avoir exactement le même diamètre nominal que les gaines assemblées. Un manchon sous-dimensionné bloque le passage de fils au raccord !
Quelles erreurs faut-il absolument éviter ?
Le type et la taille de gaine bien choisis, il reste une dernière réalité de chantier à affronter.
L’erreur la plus fréquente : bourrer la gaine. Dépasser 33 % de remplissage génère de la chaleur entre les câbles. Cette chaleur dégrade les isolants. Et un isolant dégradé, c’est un risque d’incendie réel !
⚠️ D’après l’OPPBTP (Organisme Professionnel de Prévention du Bâtiment), une part significative des incidents électriques résidentiels est liée à un mauvais dimensionnement des gaines et câbles. Le choix de la taille n’est pas anodin.
L’autre erreur classique : ignorer le rayon de courbure minimal. Plier trop serré fragilise le tube et bloque le passage de fils. Coupez proprement avec une pince coupe-gaine, et respectez toujours le rayon minimal indiqué par le fabricant !
La boîte de dérivation : inaccessible, c’est interdit
La boîte de dérivation doit rester accessible après la fin des travaux. La norme NF C 15-100 l’exige expressément. Murer une boîte de dérivation, c’est une non-conformité relevée à chaque contrôle !
Ce que change le milieu marin pour vos gaines
Ces erreurs classiques évitées, le milieu marin ajoute encore ses propres contraintes spécifiques.
L’air salin accélère la corrosion de tout ce qui est métallique dans l’installation. Pour les passages extérieurs, le fourreau TPC avec un indice de protection IP adapté s’impose. Minimum IP55 en façade, IP65 pour les zones exposées aux embruns. 😤
Une gaine IRL en extérieur côtier ? Elle sera hors service en deux saisons. Pour les passages enterrés, le fourreau TPC rouge (couleur normalisée réseau électrique) reste obligatoire. Profondeur minimale : 0,80 m sous pelouse, 1 m sous voirie.
L’anneau de résistance de la gaine doit correspondre à la charge mécanique du sol. Il se classe de 320 N à 4 000 N. En dalle béton ou en terre, choisissez au minimum 750 N.
Bien choisir sa taille gaine électrique : le récapitulatif pratique
Les spécificités du milieu marin connues, voici ce que j’applique sur chaque chantier sans exception.
- Calculez le coefficient de remplissage avant d’acheter : somme des sections de câbles × 3 = section intérieure minimale de la gaine.
- Prenez la taille au-dessus si vous prévoyez d’ajouter des circuits plus tard. Le tiers réglementaire laisse de la marge pour un câble supplémentaire.
- Vérifiez l’indice de protection IP dès que l’installation touche un espace humide, semi-enterré ou exposé en façade.
La pince coupe-gaine est l’outil à ne jamais remplacer par un cutter. ✅ Une coupe nette garantit un passage de fils sans accroc. Un câble qui accroche dans une gaine mal coupée abîme l’isolant dès la pose !
La taille gaine électrique se choisit avec méthode. Calculez le coefficient de remplissage avant d’acheter. Adaptez le type de gaine à l’environnement, surtout en milieu marin. Une installation bien dimensionnée ne demande aucune reprise. Faites le calcul avant de poser votre première gaine, pas après.
